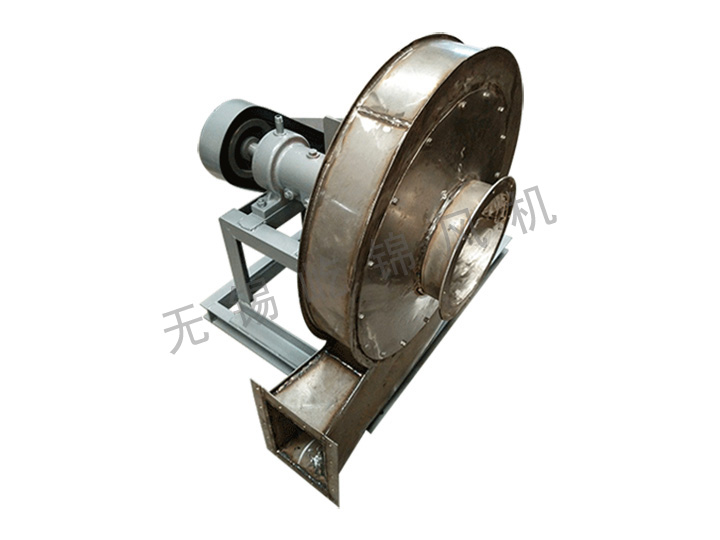

高温循环风机
高温循环风机
发布时间:2018-06-28 点击次数:18351 次
用途
高温循环通风机主要用于输送介质温度在1000℃以下不自燃的对人体无害的、对钢板无腐蚀性的高温气体,气体内所含的尘土及硬质颗粒物不大于150mg/m³。
形式
1、风机为单吸入。
2、该风机可制成左、右旋转两种型式,从电动机一端正视,如叶轮顺时针旋转称右转风机,以“右”表示;按逆时针旋转,称左旋风机,以“左”表示。
3、风机的出口位置一般制成90度,也可按用户要求设计制造。
4、风机的传动为C式和D式,C式、D式分别代表带轮传动和联轴器传动。
结构特点
风机主要由叶轮、机壳、传动组、调节门(根据用户需要)等部分组成。
1、叶轮由耐高温材料焊接而成,并经过静、动平衡校正,空气性能良好,效率高,运转平稳可靠。
2、机壳是由钢板制成的蜗形体双层保温内部充填耐温、绝热 性能好的硅酸铝纤维棉,外壁温度≤35℃,固定在支架上。
3、进风口用耐高温材料制成敛散式流体形整体,装于风机的侧面,与轴向平行的截面为曲线形状,能使气体顺利进入叶轮且损失较小。

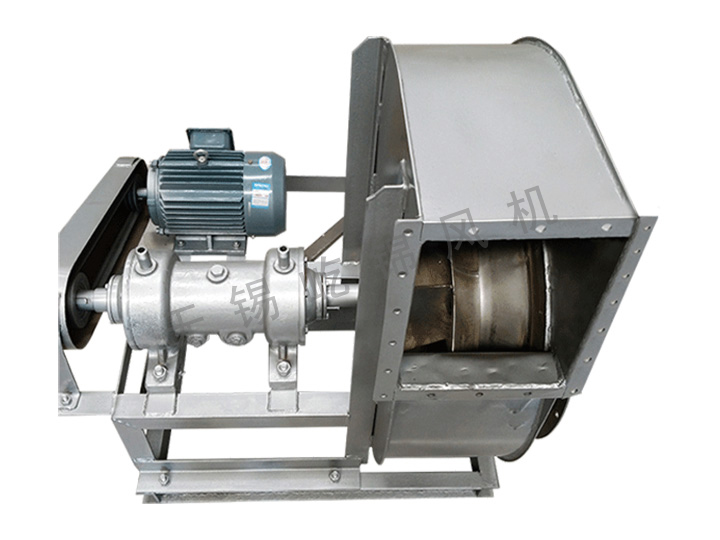

4、传动部分由主轴(耐高温材料制成)、轴承箱、滚动轴承、带轮或联轴器组成,滚动轴承经两套水冷装置,冷却可靠。
5、根据用户要求,我厂为高温风机设计了调节门(耐高温材料制成),用户在订货时根据需要选用。
性能与选择
风机性能均指在高温状况下的风机性能,无论技术文件或订货要求的性能(除特殊定货外)均以高温状况下的风机性能为准。
高温循环通风机主要用于输送介质温度在1000℃以下不自燃的对人体无害的、对钢板无腐蚀性的高温气体,气体内所含的尘土及硬质颗粒物不大于150mg/m³。
形式
1、风机为单吸入。
2、该风机可制成左、右旋转两种型式,从电动机一端正视,如叶轮顺时针旋转称右转风机,以“右”表示;按逆时针旋转,称左旋风机,以“左”表示。
3、风机的出口位置一般制成90度,也可按用户要求设计制造。
4、风机的传动为C式和D式,C式、D式分别代表带轮传动和联轴器传动。
结构特点
风机主要由叶轮、机壳、传动组、调节门(根据用户需要)等部分组成。
1、叶轮由耐高温材料焊接而成,并经过静、动平衡校正,空气性能良好,效率高,运转平稳可靠。
2、机壳是由钢板制成的蜗形体双层保温内部充填耐温、绝热 性能好的硅酸铝纤维棉,外壁温度≤35℃,固定在支架上。
3、进风口用耐高温材料制成敛散式流体形整体,装于风机的侧面,与轴向平行的截面为曲线形状,能使气体顺利进入叶轮且损失较小。
4、传动部分由主轴(耐高温材料制成)、轴承箱、滚动轴承、带轮或联轴器组成,滚动轴承经两套水冷装置,冷却可靠。
5、根据用户要求,我厂为高温风机设计了调节门(耐高温材料制成),用户在订货时根据需要选用。
性能与选择
风机性能均指在高温状况下的风机性能,无论技术文件或订货要求的性能(除特殊定货外)均以高温状况下的风机性能为准。
